電機制動器的工作原理及其應用

2018-01-24 16:20:55  新聞來源：天機傳動

上一篇：電磁制動器離合器的安裝要點

下一篇：電磁失電制動器工作原理及性能特點

      工作原理：電機制動器在電源輸入時，馬達及制動器的經圈同時通電，此時制動器的磁鐵盤克服彈簧壓力，被吸向磁極組這一側，使摩擦片與制動板脫離，馬達得以啟動。當電源斷電時，磁鐵盤因磁場消失而被彈簧推出，使磁鐵盤上的摩擦片與制動板產生摩擦，而迅速將馬達制動。制動電機具有制動迅速、結構簡單、可靠性高、通用性強等優點。此外制動電機具有人工釋放機構（60-90沒有設計人工釋放機構）。

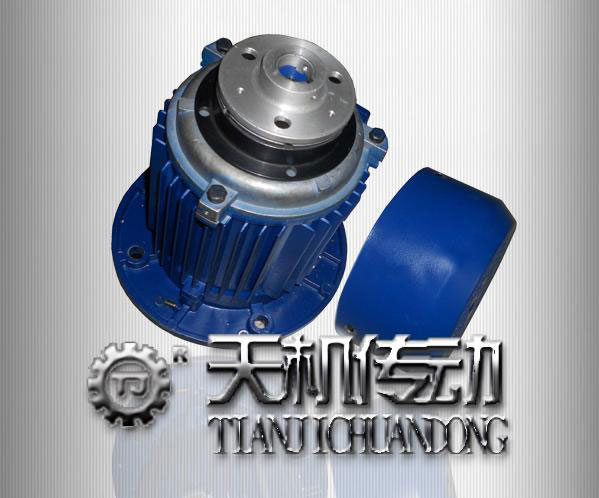

      制動器的直流圓盤制動器安裝在電機非軸伸端的端蓋上。當制動電機接入電源，制動電機也同時工作。由于電磁吸力作用，電磁鐵吸引銜鐵并壓縮彈簧，制動盤于銜鐵端蓋脫開，制動電機開始運轉。當切斷電源時，制動電機電磁鐵失去磁吸力，彈簧推動銜鐵壓緊制動盤，在磨擦力矩作用下，制動電機立即停止運轉；我廠同時也生產相應的YDEJ雙速（多速、遠極比）電機。




      當制動電機通電后，制動電機通過220V交流整流得到198V直流電，這時銜鐵被電磁吸合，使制動盤處于可旋轉狀態，并但制動電機自由旋轉。當制動電機失電時電磁鐵失電，銜鐵立即被彈簧頂住，使制動盤與電機后端蓋壓合在一起，停止轉動。




電機制動器的應用：




      制動電機廣泛應用于各種要求快速停止和準確定位的機械設備和傳動裝置中。制動電機符合JB/T6456-1992標準，TEJ系列制動電機廣泛用于金屬加工機床、包裝機械、木工機械、食品機械、化工機械、紡織機械、建筑機械以及齒輪減速機等。
