干式單片微型電磁制動器詳情

2022-07-19 10:37:12  新聞來源：天機傳動

上一篇：斷電制動器(電磁失電剎車器)原理

下一篇：微型電磁剎車器小型電磁制動器

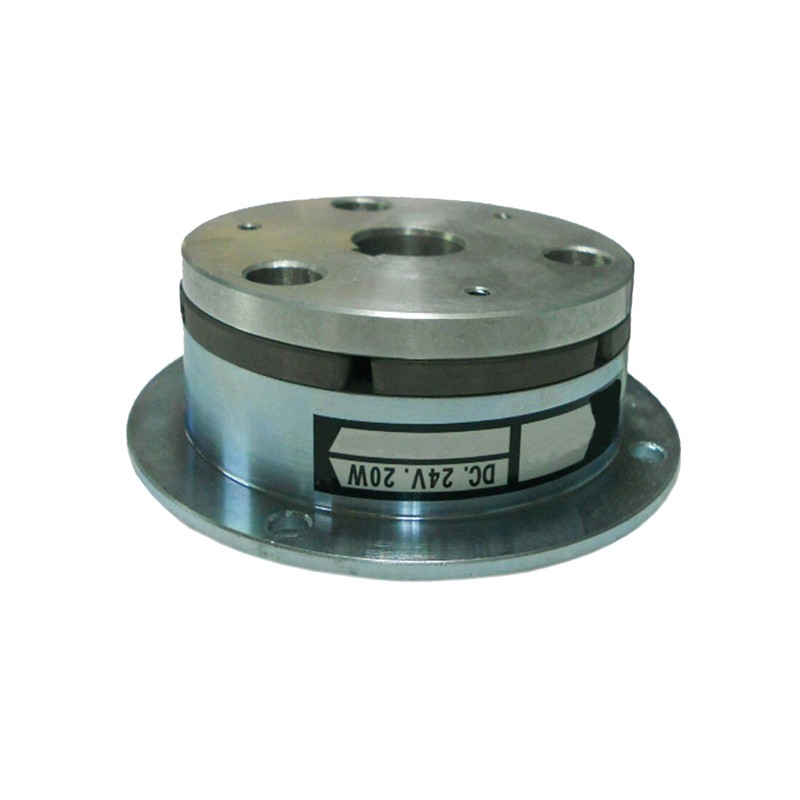

天機傳動干式單片微型電磁制動器亦是運用DC24V，其扭矩0.5Nm-5Nm稱之為微型扭矩。裝置法蘭可方形或許圓形可是4個裝置孔的尺寸不變（依據型號的大小改變）。干式單片微型電磁制動器定子通過法蘭裝置的型號，能夠簡略地裝置到劈面/裝置板上。

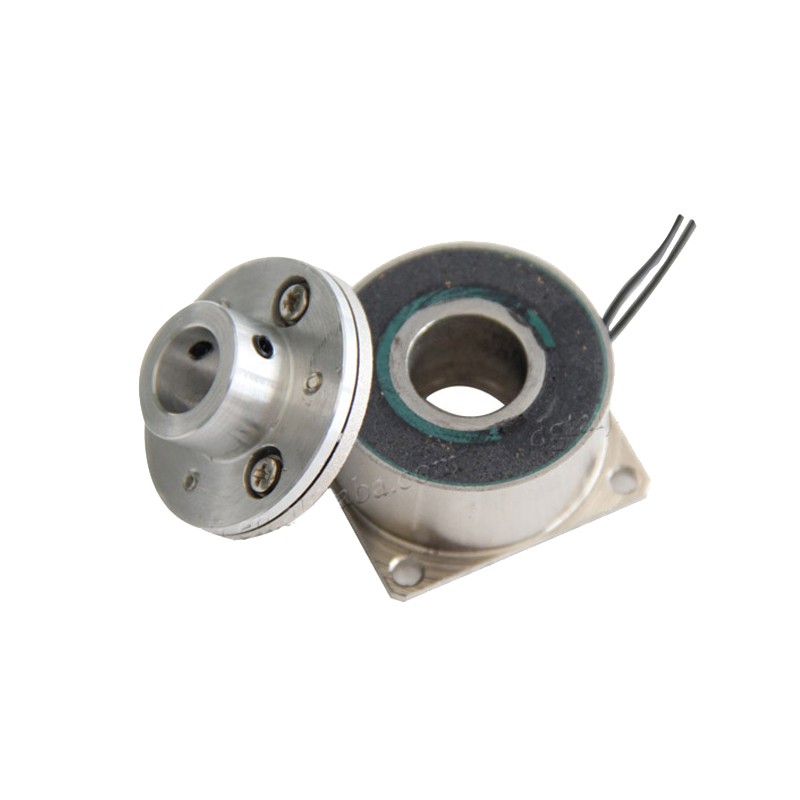

干式單片微型電磁制動器由內置線圈的定子、填入填充材料的定子及電樞單元構成，定子通過裝置法蘭切實地固定到機械的支架等緊固的靜止部位。電樞單元由電、彈簧片及電樞輪轂組成，與旋轉子機對，并保持必定的空隙（0.2mm），正確進行組合，固定到被制動的軸（旋轉體）上。



該型微型電磁制動器（TJ-C-B）基本規劃與微型電磁離合器（TJ-C-A）基本相同，是一種高性并且結構緊湊的微型制動器，其制動能強，最適合高精度定位，能夠裝置在小型精密機械品上任何裝置位置，簡略且便利。微型電磁制動器具有裝置便利、噪音低、制動平穩、經用等優點，可與微電機配套運用，被廣泛應用于廣泛應用于門機驅動、電動輪椅、倉儲自動控制、自動門、醫療器械、步進電機等自動化機械傳動體系中，起快速停車、安全制動效果。




電磁制動器是一種依托電磁體系發生的電磁吸力，使銜鐵對外做功的一種電動裝置。由于裝卸便利、應答性能好、可靠性高、綠色環保等特色，電磁制動器廣泛用于工程機械。



電感線圈是電磁制動器最主要的元件，也是絕大多數故障發生的根源。電感線圈的電磁制動器重要特征就是在電路通斷瞬間，尤其是斷開瞬間會發生強大的感應電動勢。這種電動勢通常是正常作業電壓的幾倍至幾百倍。如此高的沖擊電壓對電磁制動器自身損害極大，對后續設備也有很大影響。




一個電感線圈，除具有必定的電感量L外，還有導線電阻R、鐵心損耗以及線圈匝間和層間的電容等參數。實踐的電感線圈的等效電路用R與L串聯，用R上的損耗表明實踐電感線圈的一切損耗；用一個等效電容C并聯在電感線圈兩端，表明線圈匝間和層間電容及其他分布電容，這樣組成實踐電感線圈的等效電路。
